圆形逆流式玻璃钢冷却塔












更多型号冷却塔说明及配置,请立即点击查看>>>



DBNL3-12圆形逆流式玻璃钢冷却塔DBNL3-200和GBNL3-150圆形逆流式玻璃钢冷却塔
DBNL3-20圆形逆流式玻璃钢冷却塔DBNL3-250和GBNL3-175圆形逆流式玻璃钢冷却塔
DBNL3-30圆形逆流式玻璃钢冷却塔DBNL3-300和GBNL3-200形逆流式玻璃钢冷却塔
DBNL3-40圆形逆流式玻璃钢冷却塔DBNL3-350和GBNL3-250圆形逆流式玻璃钢冷却塔
DBNL3-50圆形逆流式玻璃钢冷却塔DBNL3-400和GBNL3-300圆形逆流式玻璃钢冷却塔
DBNL3-60圆形逆流式玻璃钢冷却塔DBNL3-450和GBNL3-350圆形逆流式玻璃钢冷却塔
DBNL3-70圆形逆流式玻璃钢冷却塔DBNL3-500和GBNL3-400圆形逆流式玻璃钢冷却塔
DBNL3-80圆形逆流式玻璃钢冷却塔DBNL3-600和GBNL3-450圆形逆流式玻璃钢冷却塔
DBNL3-100和GBNL3-70圆形逆流式玻璃钢冷却塔DBNL3-700和GBNL3-500圆形逆流式玻璃钢冷却塔
DBNL3-125和GBNL3-80圆形逆流式玻璃钢冷却塔DBNL3-800和GBNL3-600圆形逆流式玻璃钢冷却塔
DBNL3-150和GBNL3-100圆形逆流式玻璃钢冷却塔DBNL3-900和GBNL3-700圆形逆流式玻璃钢冷却塔
DBNL3-175和GBNL3-125圆形逆流式玻璃钢冷却塔DBNL3-1000和GBNL3-800圆形逆流式玻璃钢冷却塔

一、前言
  随着工业生产的发展和人民生活水平的不断提高,控制水环境污染,合理开发利用水资源已迫在眉睫。为此,许多单位普遍采用玻璃钢冷却塔这种高效节能的理想设备,实行内部用水闭路循环,提高了重复利用率,有效地降低成本费用,同时,使人们对调整周围环境温湿度、洁净度及噪声影响的愿望转换成为现实。玻璃钢冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用,并且运输、安装和维修都较方便。因而被广泛应用于国民经济各部门,对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。
  圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术,填料采用优质的改性聚氯 乙波片,以扩散淋水面积;通过旋转布水方式,实现布水均匀,增强冷却效果。我厂曾对本系列产品的外形设计作过局部改进,使其更加运行可靠、耐用、装配方便。
二、主要用途:
  (1)DBNL3系列低噪声型玻璃钢冷却塔——适用于水温降3~8度的空调制冷机组等一般冷却场合。
  (2)CDBNL3系列超低噪声型玻璃钢冷却塔——适用于对噪声要求更严的宾馆、医院、公用建筑及距居民区较近的场合。
  (3)GBNL3系列中高温工业型玻璃钢冷却塔 ——适用于水温降10~25度工业用水循环冷却系统。
三、型号组成
  圆形逆流式玻璃钢冷却塔有三大系列:DBNL3、CDBNL3、GBNL3
  D:低噪声 CD:超低噪声 G:工业型 B:玻璃钢 N:逆流式 L:冷却塔
四、性能与选择
  1、设计参数:
  1)标准工况:进水温度t1=37℃,出水温度t2=32℃,设计湿球温度τ=28℃,即水温度Δt=5℃,冷幅高t2-τ=5℃
  2)中温工况:进水温度t1=43℃,出水温度t2=33℃,设计湿球温度τ=28℃,即水温度Δt=10℃冷幅高t2-τ=6℃
  3)高温工况:进水温度t1=60℃,出水温度t2=35℃,设计湿球温度τ=28℃,即水温度Δt=25℃冷幅高t2-τ=8℃
  2、选用时须知水量Q,进水温度t1,出水温度t2及设计湿球温度τ,然后再根据热力性能曲线确定型号。热力性能曲线见附表1、附表2。对曲线表以外的工况,可以进行热力计算,其填料的容积散质系数β×ν如下:1.2倍名义流量时:β×ν=18600 ;1.0倍名义流量时:β×ν=17800; 0.8倍名义流量时:β×ν=17000。
  3、运转重量按下塔体存水一半深计算,如果按装满水计算应乘以1.5。
  4、本系列冷却塔用于最冷月平均气温不低于-10℃的地区,气温过低处的用户应提出预防冻结的要求,以便配置淋水导流环,不使水流到百叶上。冬季间断运行过程中,可在水槽内加电热管。本系列冷却塔用于最冷月平均气温不低于-10℃的地区,气温过低处的用户应提出预防冻结的要求,以便配置淋水导流环,不使水流到百叶上。冬季间断运行过程中,可在水槽内加电热管。
  5、循环水浑浊度不大于50毫克/升,短期内不大于100毫克/升,不宜含油污和机械性杂质,必要时采取灭藻及水质稳定措施。
  6、适用水温不超过60℃,如超过可在订货时说明,本厂从选材上加以解决。如需阻燃型冷却塔,请在订货时说明,本厂可以满足要求。
  7、布水管按名义流量开孔,如实际流量与名义流量相差±15%以上,用户订货时应予以说明。
  8、进水管水压大约为2-5米水柱,设计时不要压力过高,否则会产生飘水现象。
  9、电机、风机均配套供应,需本厂派员现场安装或技术指导。
  10、当用户需要在冷却塔下塔体直接吸水时,需安装“自动给水管”、“急速给水管”“排污管”“溢流管”,订货时需特别提出。

五、结构特征
  (1)塔体:线型合理,气流平稳,材质优良,色彩鲜艳,表面胶衣树脂内含有抗紫外线剂、耐老化、强度高、重量轻、耐腐蚀。下塔体按订货要求,可配有溢水、排污、自动给水管,可由此处直接吸水,省去冷却池,上面装有防噪消声垫,有效降低了滴水声。
  (2)填料采用改性聚氯乙烯波片,横向增加了凸筋,水的再分配能力强,阻力小,热力性能好,耐高温70℃、低温-50℃,阻燃性好。
  (3)旋转布水器及布水管:装有不锈钢球轴承,运转灵活可靠,水头低,布水均匀,采用铝合金或玻璃钢制成的布水管,管上安装收水板,克服了飘水现象。
  (4)风机:由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机,铝合金板翼型或玻璃钢叶片、噪声小、效率高。
  (5)电机YLF系列电动机是我公司配套的新一代冷却塔专用三相异步电动机,其设计理念及结构型式充分考虑了冷却塔电机的使用环境,在密封、防潮、耐水、可靠性等方面均与冷却塔合理匹配,完全满足湿热环境下长期运行的户外防护要求。
  (6)减速装置NGW型冷却塔专用低噪声行星齿轮减速机,该减速机的齿轮材料选料考究,制造工艺严格,机械加工后经调质、渗碳、淬火等热处理,全部齿轮最后进行磨齿加工(外齿),使减速机的整体质量得到保证。由于采取行星齿轮传动,故能承受高速成重载,具有抗冲击、耐腐蚀、运行平稳、噪声低等优点。其配套电机为YLF系列冷却塔专用三相异步电动机。
  (7)吸声设施:超低噪声型冷却塔在进风口外增加了带吸声材料的屏蔽,并在上下两部装有吸声栅,以达到最大的降噪效果。在上塔体出风口安装了带吸声材料的喇叭口屏蔽及吸声栅,降低了风机及电机传出来的噪声。
  (8)进风窗:装有玻璃钢百叶片,减少飘水,气流阻力小,特别适合北方地区及全年都需要使用冷却塔的单位。
  (9)支架:所有风机、填料、进风窗、塔体等处钢支架为装配式,镀锌或涂漆防腐。紧固件都采用镀锌或不锈钢螺栓。
六、安装、调试、使用须知
  1、本说明中的基础图及安装尺寸供安装时参考。小型逆流式塔进出水管的方向可在水平位置上任意选定、但不得碰撞基础。中间有基础的,其负荷应为运转重的25%,其余的75%由外围长方形基础平均承担,如在屋顶安装应考虑负荷引起的附加压力。
  2、冷却塔与进出水管的连接处应设支架,防止过多的重量压在塔壁上。
  3、风机叶片在安装、使用前应作调整,保持角度一致。方法为在靠近叶间150毫米处,对每根叶片的前后两缘分别作一标志,再由支架下弦分别测每根叶片的前后两缘的距离,以计算出各叶片这点前后缘的高差,通过数次调整使高差达到一致即为合格。
  4、电机接线后要密封接线盒,并注意电流测试值不超过电机载定电流。
  5、启动冷却塔时一定要先开水泵后开风机,不允许在没有淋水的情况下使风机运转,风机可短时低速倒转消冰。
  6、减速机在使用前应注油,可采用50号抗磨齿轮油或机油加以润滑,初次运转100-300小时应换新油,以后每运转3000-5000小时换油一次。油位应适中,油标应便于观察。
  7、冷却塔运转时,应有专人管理,经常注意电流、水温的变化,对电机、减速机、布水器等处应定期检查。

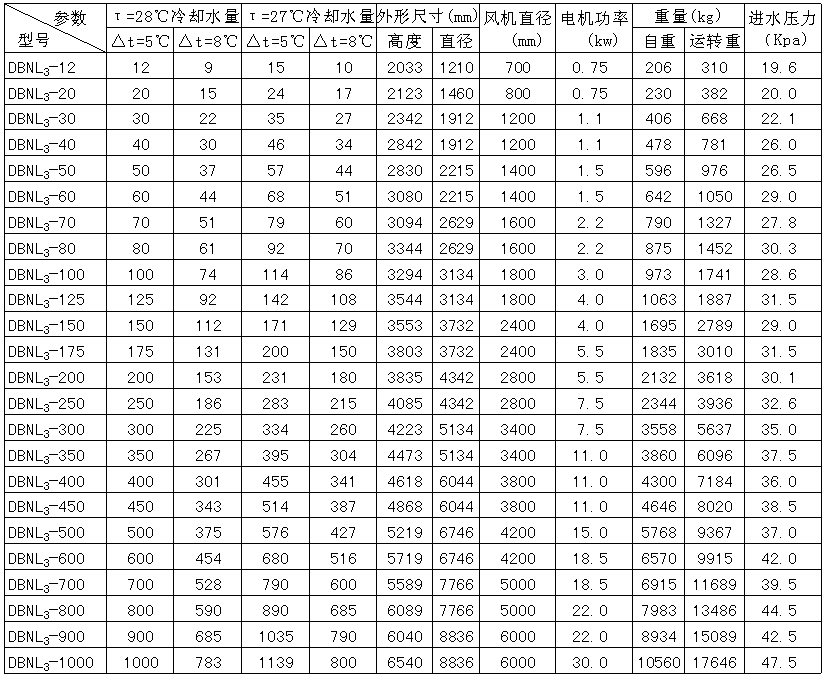

七、DBNL3系列低噪声型逆流冷却塔主要参数表:

说明:
  1、噪声为标准点Dm处测定值,距塔壁直径远,距基础1.5米高。(当塔径小于1.5米时,取Dm=1.5米)
  2、本系列标准设计工况为:湿球温度τ=28℃,进水温度t1=37℃,出水温度t2=32℃,进水压力指接管点处水压。
  3、本表中列出τ=28℃时,△t=5℃、8℃,t2=32℃和τ=27℃,△t=5℃、8℃,t2=32℃时的水量供选用时参考。
  4、进水压力指接管点处水压1Kgf/cm2=9.8×104Pa,因此本系列水压在0.2~0.49Kgf/cm2之间。

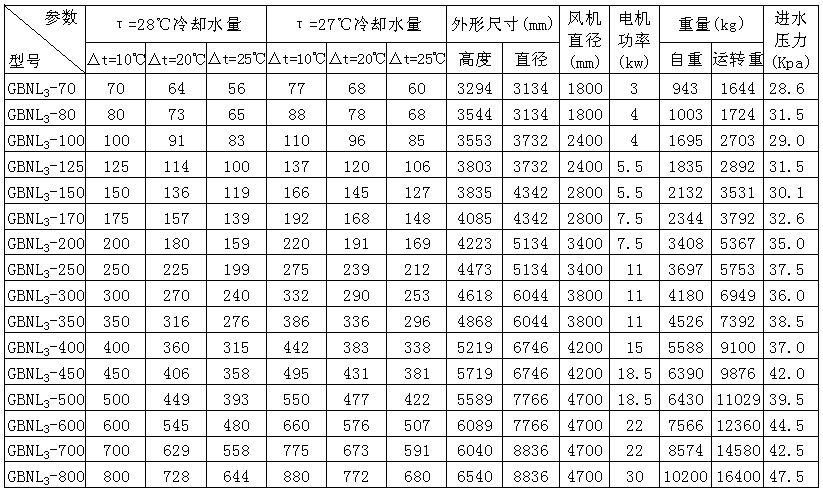

八、GBNL3系列工业型逆流冷却塔主要参数表:

说明:
  1、标准点噪声值可参照DBNL3系列等直径塔的噪声值,使用行星齿轮减速器时的噪声值要增加2~5分贝。
  2、本表中所列出的湿球温度τ=28℃及τ=27℃的冷却水量,其工况如下:当水温降△t=10℃时,其进水温度t1=43℃,出水温度t2=33℃;当水温降△t=20℃及25℃时,其进水温度t1分别为55及60℃,出水温度t2=35℃。
  3、本系列塔标准设计工况为:湿球温度τ=28℃ ,进水温度t1=37℃,出水温度t2=32℃,进水压力指接管点处水压。
  4、进水压力指接管点处水压1Kgf/cm2=9.8×104Pa,本系列塔水压在0.3~0.5Kgf/cm2之间。
