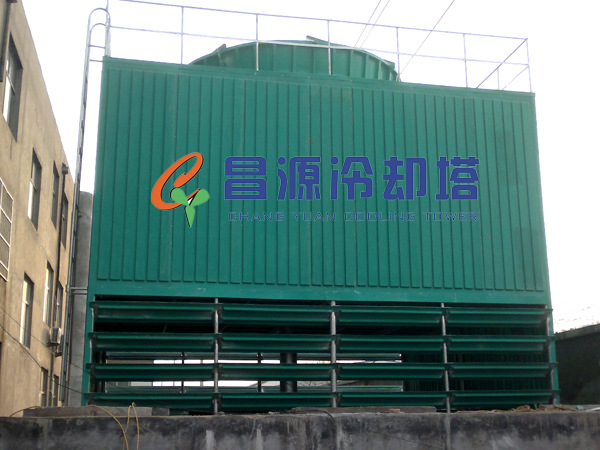

方形逆流式玻璃钢冷却塔

冷却塔

冷却塔基础

冷却塔钢骨架

冷却塔减速机

一、前言
  机械工业部第四设计研究院(以下简称四院)设计的节能型方形逆流式玻璃钢冷却塔,是在原设计的同类塔实测数据基础上改进设计的。本设计应用了机械工业部第四设计研究院获得的“节能型玻璃钢冷却塔”专利(专利号88215994.1),该专利的特点是冷却塔风机配用变扭矩变极双速电机,当气温较低时,例如晚上,电机开低速运转,冷却塔噪声可降低3~5dB(A)。此外,用双速电机节电效果显著,运行安全可靠。多台冷却塔配单速电机时,为了达到节电的目的,当空气湿球温度降低时,只有通过停开部分风机来实现,但与多台冷却塔配双速电机相比,年耗电仍多40%。
  本设计还应用了四院获得的国家ɡ鸞color=#ff0000]“方形逆流式冷却塔用斜梯形波填料片”
(专利号:91216967.2)。经北京水科院和佛山实塔测试,其热力、阻力、特性均优于其它填料。
双速电机的控制可配套供应,也可提供控制柜的图纸。控制柜的价款不包括在冷却塔价款之内,须另计。
二、设计参数:
  工业塔为:空气湿球温度τ=28℃,进塔水温:t1=37℃,出塔水温:t1=32℃;
  民用塔为:空气湿球温度τ=28℃,进塔水温:t1=37℃,出塔水温:t1=32℃;
三、冷却塔代码意义如下:
  以水温降分:
  1、低温降,设计水温降5℃,低噪声的代码是以D表示,超低噪声的代码以CD表示;
  2、中、高温降,设计水温度10~25℃,代码前以G表示。
  以冷却塔组成分:
  1、无水盘型(代码最后以L表示)
  2、浅水盘型(代码最后以DP表示)
  3、深水盘型(代码最后以GP表示),深水盘的有效存水深度为400mm,如要求加大水深,订货时须提出。
  代码中FN表示钢结构方形逆流式。
  代码中的数字表示冷却塔的规格,也即设计工况下单台冷却塔的冷却水量,单位为m3/h(立面及基础图所示为二台塔,实用时可单排多台或双排多台并联)。
  机械工业部第四设计研究院从1971年开始研究设计冷却塔,其成果曾多次获省、市、部级科技进步奖、重大科技成果奖,其中低噪声变速电机曾获国家级科技进步奖。
  冷却塔的设计研究是由四院和清华大学联合完成的。超低噪声冷却塔的噪声控制装置是与北京劳动保护研究所共同完成的。
四、选用及使用:
  选塔时需知冷却进水量Q和进塔水温t1,出塔水温t2,空气湿球温度τ,据本说明的热力性能曲线确定塔的规格。如超出热力性能曲线范围,可将数据提供给四院由电算确定。
  冷却塔的材料可耐-50℃低温,但对于最冷月平均气温低于-10℃的地区订货时应说明,以便采取防结冰措施。冷却塔的造价约增加3%。
  循环水的浊度不大于50毫克/升,短期不大于100毫克/升。不宜含有油污和机械性杂质。必要时需采取灭藻及水质稳定措施。
  冷却塔的基础所承载荷见“基础埋板及荷载表”。
  冷却塔的进出水管方向可按90°、180°、270°旋转。
  布水系统是按名义水量设计的,如实际水量与名义水量相差在±15%以上,订货时应说明,以便修改设计。
  冷却塔进水温度不超过60℃,如超过60℃订货时应说明。
  风机叶片安装角度可调,但要保持角度一致,且电机的电流不应超过电机的额定电流。
  风机可短时低速倒转以消冰。
  当用冷却塔的水盘做水池时须另装“自动给水管”、“急速给水管”、“排污管”、“溢水管”,订货时须特别提出,费用另计。
  冷却塔零部件在存放运输过程中,其上不得压重物,不得曝晒,且注意防火。冷却塔安装、运输、维修过程中不得动用电、气焊等明火,附近不得燃放烟花爆竹。如有阻燃要求,定货时应提出。
  本塔的运转重只考虑冷却塔的水重,没有考虑结垢及黏附其杂质的重量,如水质较差,建议运转重量适当增加。本基础荷载已按结垢重量计算。

五、结构特点:
  1、填料:采用四院专利产品--斜梯形波填料片,横向增加了凸筋,水的再分配能力大、阻力小、热力性能好、耐高温70℃、耐低温-50℃、阻燃性好。
  2、电机:YLF系列电动机是我公司配套的新一代冷却塔专用三相异步电动机,其设计理念及结构型式充分考虑了冷却塔电机的使用环境,在密封、防潮、耐水、可靠性等方面均与冷却塔合理匹配,完全满足湿热环境下长期运行的户外防护要求。
  3、减速装置:NGW型冷却塔专用低噪声行星齿轮减速机,该减速机的齿轮材料选料考究,制造工艺严格,机械加工后经调质、渗碳、淬火等热处理,全部齿轮最后进行磨齿加工(外齿),使减速机的整体质量得到保证。由于采取行星齿轮传动,故能承受高速成重载,具有抗冲击、耐腐蚀、运行平稳、噪声低等优点。其配套电机为YLF系列冷却塔专用三相异步电动机。
  4、风机:清华大学工程力学系根据本系列产品参数设计的低噪声、高效率、机翼型玻璃钢叶片,噪声小、效率高、叶片角度可调。
  5、收水及布水装置:采用反射型低压喷嘴,对于小塔采用单旋流喷嘴,布水均匀、水压小。所设收水装置,可使飘水损失下降到0.01%。
  6、吸声措施:超低噪声型冷却塔在上塔体出风口上面安装了带吸声材料的屏蔽及吸声栅,降低了风机及电机的噪声。
  7、吸声设施:超低噪声型冷却塔在进风口处安装了带吸声材料的吸声栅,以达到最大的降噪效果。
  8、滴水降噪垫:对低噪声及超低噪声型冷却塔,专门设计了透水性好的消声垫,其下设有一层斜波片,大大降低了滴水噪声。

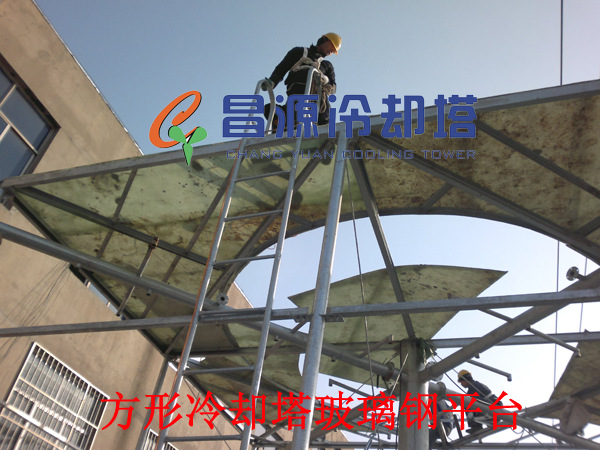

  9、检修平台:塔顶花纹钢板检修平台,便于维护及安装。
  10、下塔盘:浅水盘及深水盘的冷却塔设有下塔盘,供存水用。根据订货要求,可配溢水、排污、自动及手动给水管,可直接从下塔盘吸水。

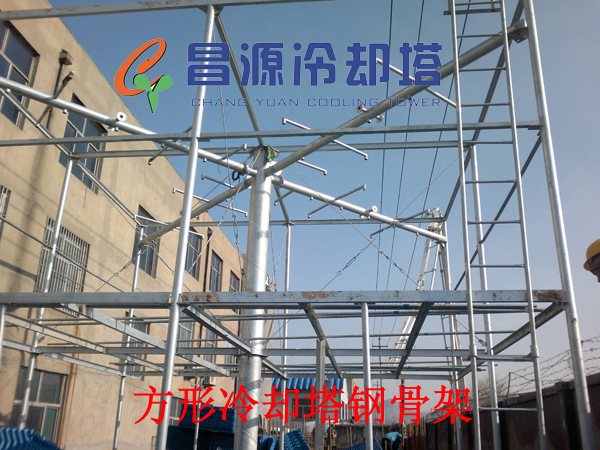

  11、支架:冷却塔钢支架,镀锌并涂环氧沥青漆防腐,紧固件都采用镀锌螺栓。
六、附则
  1、本厂系玻璃钢冷却塔专业生产厂,可生产圆形、方形逆流式冷却塔和横流式冷却塔,也生产钢筋混凝土及钢框架的800-4000型冷却塔。同时可以供应水质稳定设备。
  2、如果对冷却水循环系统设计、冷却塔选型、老塔改造等有特殊要求可与我厂联系。
  3、本产品实行三包,代办托运、安装。
七、低温降DFN系列方形逆流式玻璃钢冷却塔主要参数表:

说明:
  1、表中所列为湿球温度 τ=28℃、τ=27℃工况下:Δt=5℃ 时t1=37℃,t2=32℃;Δt=8℃时t1=40℃,t2=32℃的冷却水量。
  2、表中噪声值为夜间电机低速运转,并设有滴水吸声垫的数值,不设滴水吸声垫将比表中数值高5dB(A)。

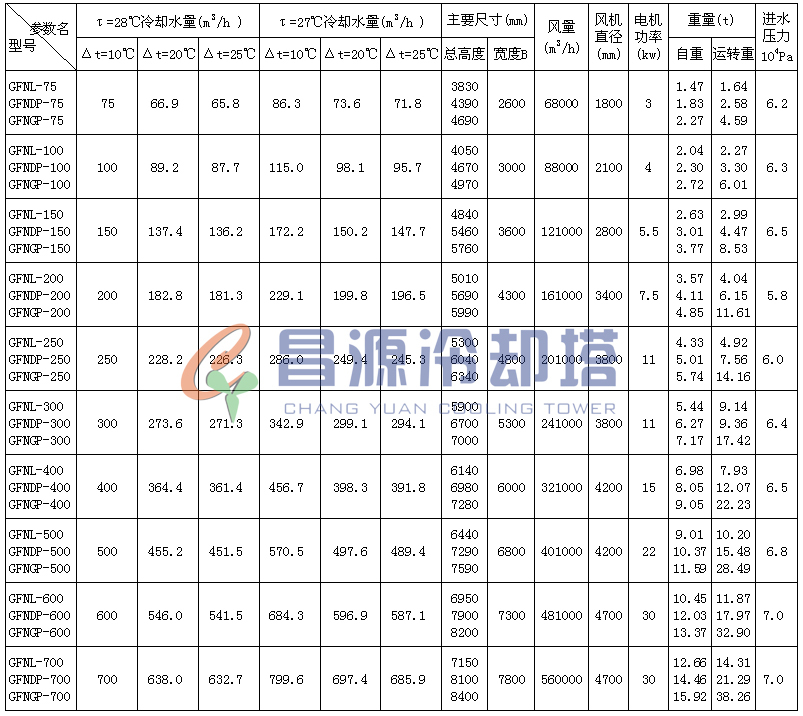

八、中高温降工业型GFN系列方形逆流式玻璃钢冷却塔主要参数表:

说明:
  1、表中所列为湿球温度 τ=28℃、τ=27℃工况下:Δt=10 ℃ 时t1=42℃,t2=32℃;Δt=20℃时t1=54℃,t2=34℃;Δt=25℃ 时t1=60℃,t2=35℃的冷却水量。
  2、表中噪声值为夜间电机低速运转,并设有滴水吸声垫的数值,不设滴水吸声垫将比表中数值高5dB(A)。

GFNL系列节能型刚结构框架方形逆流式玻璃钢冷却塔

一、前言
  由机械工业部第四设计研究院与清华大学联合研制的GFNL系列节能型钢结构方形逆流式玻璃钢冷却塔,单格水量为800~4000m3/h,共有九个规格。它具有热力性能好、电耗少、整塔稳定性好、外型美观、噪声低、施工安装周期短、成本低等特点,广泛应用于石油、化工、冶金、发电等企业大水量的循环系统中。
  在吸收了国内外同类产品的先进经验和石化、电力、冶金等设计单位及用户提出的宝贵意见的基础上设计的GFNL系列钢结构方形逆流式玻璃钢冷却塔应用了我院二项国家专利:
  1、“节能型玻璃钢冷却塔”(专利号:88215994.1),它采用了变扭矩变极电机,使之在保证热力性能的前提下,全年耗电节能40%~52%,居国内外领先水平。
  2、“方形逆流式冷却塔用斜梯形波填料”(专利号:91216967.2),其特征在于斜梯波靠粘头形成填料快,稳定性好、耐久。该梯形波高23mm,依靠安装头使片距为30mm,通风阻力减小,可提高填料由1.0m增加到1.5m,提高了热力性能。
二、设计工况及代码意义:
  空气干球温度 Θ=31.5℃
  空气湿球温度 τ=28℃
  大气压力 P=1.0×105pa
  进塔水温 t1=42℃
  出塔水温 t2=32℃
  冷却水量为代码所示值(m3/h)

三、冷却塔组成及特点:
  1、塔体受力机构:为钢结构框架结构,运行时最大振幅小于0.14mm。钢件采取了加强防腐措施,镀锌后涂环氧沥青漆二道。
  2、维护结构:为聚酯玻璃钢材质、重量轻、强度高、耐腐蚀、美观、抗老化。
  3、风筒:为动能回收型,气流组织合理、效率高、玻璃钢材质、质轻高强耐腐蚀。
  4、风机:为航天航空工业部保定螺旋桨厂生产,叶片材质为环氧玻璃钢,叶片为机翼型,内填充发泡塑料。风机气动力合理、风量大、效率高、噪声敌、耐腐蚀。
  5、减速机:保定螺旋桨厂生产,水平卧式、噪声低、效率高、油润滑可靠、检修方便,亦有油温、震动报警装置。
  6、电机:为清华大学设计的冷却塔专用变扭矩变速电机。有防爆和不防爆两种。800及1000型配双速,1200型以上为三速,节能效果显著,称之为“节能型冷却塔”。可以通过控制柜人工或自动控制电机转速。变速电机与单速电机在天冷停机节电相比,以年计可节电:双速为40%,三速为50%以上,它运转管理灵活。当气温高、湿度大或用水设备水温降大时,开高速,反之可开中速或低速,晚上气温较低也可以开中、低速。此时噪声可以下降3~6dB(A)以上。冬季结冰时风机可开低速反转。因塔内气温高可以消冰。冬季开低速也使飘水降到忽略不计的地步。周围环境不致因结冰形成污染。
  7、填料:填料片大波上压了小波,钢性大、表面积大、对水的再分配能力强、水膜形成均匀、停留时间长,水滴不致避开填料而直接落下。填料上有双向凹凸安装头,组装粘结牢固,不倒伏、不变形、水质差时也不易粘连堵塞。填料为改性PVC材质,耐温-35℃~65℃,阻燃。性能符合能源部NDGJ88-89“冷却塔塑料淋水填料技术规定”。
  8、配水系统:为管式配水,采用反射II型喷头,进水压力只要求在进水管中心标高处有1.5m自由水头即可。
  9、收水器:塔内在水管上用HC160-45正峰收水器,收水效果显著。在高速运行时,漂水量小于0.01%,低速时更可忽略不计。
  10、进水管:冷却塔生产厂家与冷却塔使用单位的接管分界线在塔上,见说明书上的图,按平焊钢板法兰(S311/32-30)Pg=1.0×106Pa加工。
  11、水池:本塔下的水池及基础、预埋钢板等由用户负责,水池与塔的联接基础及荷载等,本产品说明书已标出其要求。水位应在-0.25~-0.3m为好。水池施工图也可委托机械工业部第四设计研究院或我公司设计。
四、选用与运行注意事项:
(1)选用:
  1、本说明书已给出了设计工况。如工况与此相差较大时可查热力性能曲线选塔,如查不到或需要精确计算时可将工艺要求和当地气象资料提供给四院由电算选定。变速电机的电器控制线路图由机械部四院提供,用户希望成套供应时,“电机变速控制柜”可由冷却塔生产厂提供,但其费用须另计,订货时须说明。
  2、电源电压380伏,50Hz。
  3、塔附近按消防规范设消防栓,它可兼做冲洗填料和水池沉积物之用。
  4、循环冷却水的浊度不大于100mg/L,水中不得含油污及对玻璃钢溶蚀的物质。
  5、冷却塔承受地震烈度≤9度。
  6、最大风载≤7.0×102盘Pa。
  7、△t=10℃时,补充水量中蒸发损失占总循环水量的1.72%,飞溅损失占0.01%。
  8、进水塔压力(进水接管处)1.5×104Pa(0.15kg/cm2)。
  9、塔顶的避雷保护装置及灯光由用户安装。
(2)运转:
  1、减速机应经常检查油标油位,润滑油推荐用22-28号双曲线齿轮油或90-120号工业齿轮油,夏季用粘度大的油。第一次运转500小时后将油排空,换新油。
  2、风机、电机、减速机运转前须按相应产品说明书检查,应按电机厂提供的接线图接线,有时各方表示不一致,易造成接线错误。符合要求后再启动,启动顺序,由低速到高速。叶片角按样本规定数值安装后,如高速运转电流超过额定值,应停机速与我院联系。调整风机叶片角度符合要求的标准是:
  a、在各风机叶片距风筒150mm处的上下缘划线得到上点和下点的高差△h值,每个叶片的△h值最大与最小之差不得大于2mm;
  b、距风筒150mm处叶片上缘的标高值,每个叶片标高值最大与最小之差不得大于0.002R(R为风机半径);
  c、电机的电流在高速运转时等于额定值的0.9~0.95。
  3、如循环水、补充水水质差时应采取水质稳定措施,设旁滤器,必要时尚须采取杀菌灭藻措施。
  4、玻璃钢属燃烧体,因此冷却塔维修时不得动用明火,如动用明火则必须采取相应安全措施,并且必须经过消防、安装部门批准、有专职消防人员、消防设施在场。如需要阻燃型玻璃钢,订货时提出。
  5、热力性能、噪声及振动等技术标准,由机械工业部第四设计研究院对设计负责,冷却塔生产厂对产品质量负责。如需机械部四院协助监督质量时,可由用户,冷却塔生产厂与机械部四院三方共同签订技术协议。
五、GFNL系列节能型刚结构框架方形逆流式玻璃钢冷却塔主要参数表:
