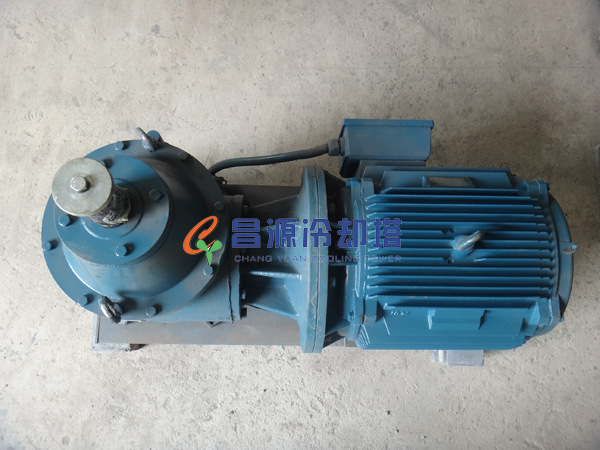

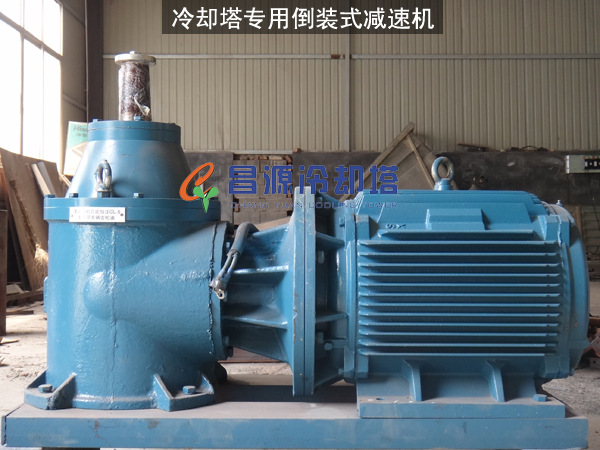

冷却塔专用倒装式减速机

倒装式冷却塔减速机

倒装式凉水塔减速机






一、概述

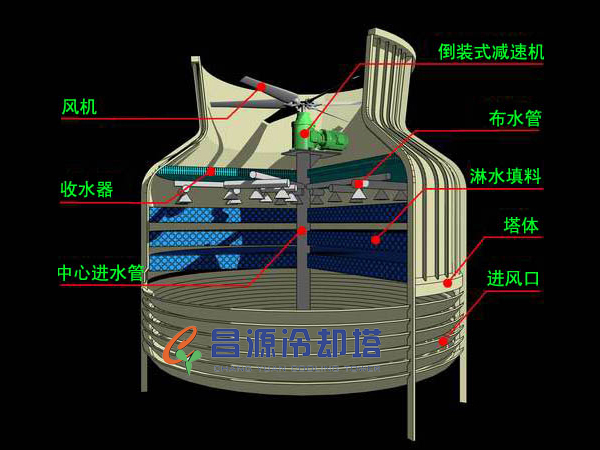

  TCJ型超低噪声减速器是为了实现国内知名冷却塔专家提出的新构想----将减速器安装在冷却塔中心进水管顶端,避免塔体受到风机、减速器的挤压及动载,从而延长冷却塔主体的寿命、提高性能、降低冷却塔制造成本和噪声----而设计开发的冷却塔专用减速器。
  该产品2000年起投放市场,经工业实验验证,具有运行可靠、动转平稳、效率高、噪声低的特点,与国内目前冷却塔所采用的减速器相比,主要指标均达到领先水平。
  该减速器获国家知识产权局批准为国家专利产品,专利号:ZL00 2023306-1。
  TCJ工型减速器多用于在采用喷淋布水中型圆形和方形逆流式冷却塔上,也可用在横流式冷却塔上。
  TCJ减速器适合与超低噪声冷却塔配套,并广泛用于工业型冷却塔中。
二、结构

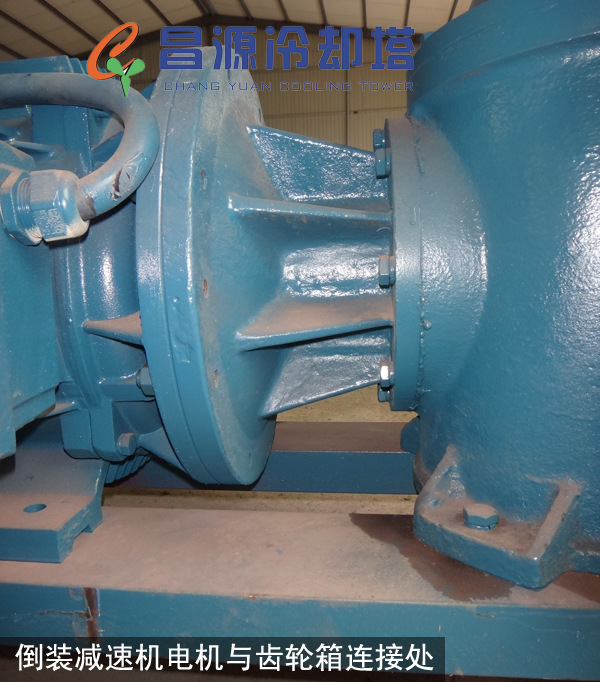

  TCJ型减速器由齿轮箱和电动机两部分组成,齿轮箱与电动机轴线呈90度角异面垂直相交,电动机轴直接插入齿轮箱输入轴孔内,并将电动机与齿轮箱以螺栓相连接。这使减速器结构紧凑,便于安装、装配拆解和维修。

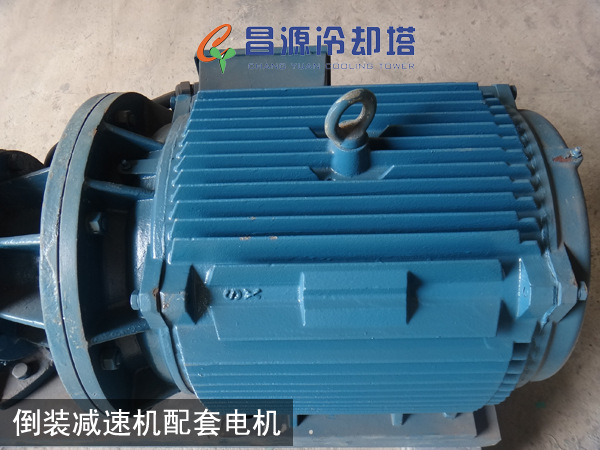

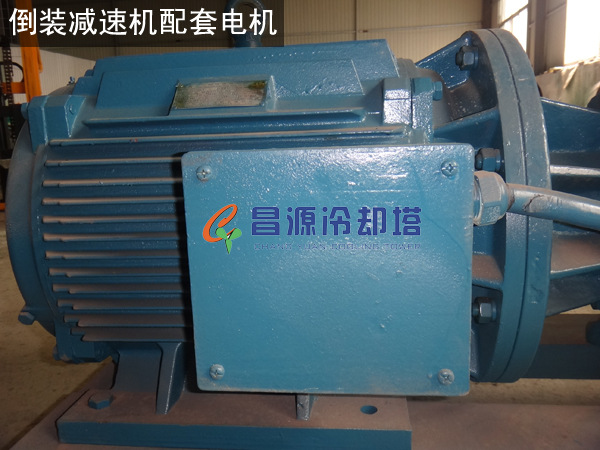

1、电动机
  采用我国设计的Y系列三相异步电动机,产品符合国际电工委员会(TEC)标准。防护等级为IP44。依照用户要求亦可配套防护等级为IP54的电动机、防爆电动机双速电动机
2、齿轮箱
  采用一对准双曲面圆锥齿轮传动,结构简单可靠,齿轮采用优质低合金结构钢材料,进口高精密设备加工,经渗碳淬火后齿轮配对研磨而成,具有承载能力强、啮合噪声低的特点。
  减速器输入轴及输出轴的下端采用浸油式润滑,输出轴上部轴承采用油脂润滑,润滑充分、可靠。
  输入轴及输出轴端均采作可靠的结构及密封元件实现可靠密封,保证了齿轮箱密封的可靠性。

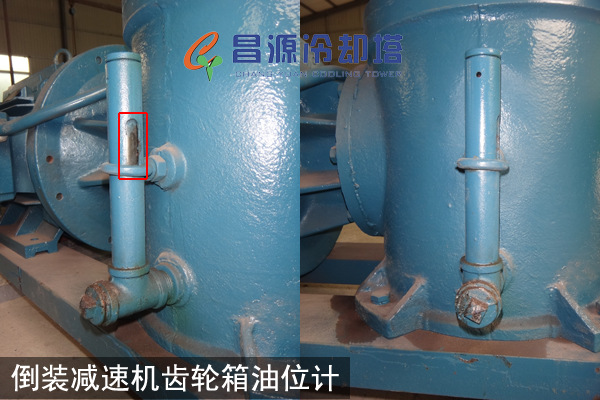

3、油标及油管
  油标采用3/4水煤气管(可引出到塔体外,便于在塔外加油和放油),油位由测油针控制。

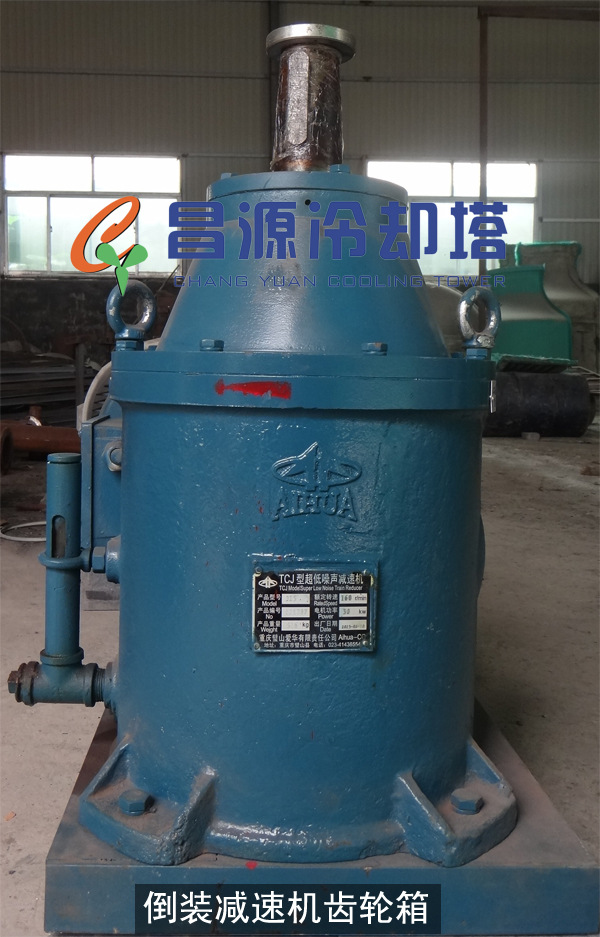

倒装式冷却塔减速机齿轮

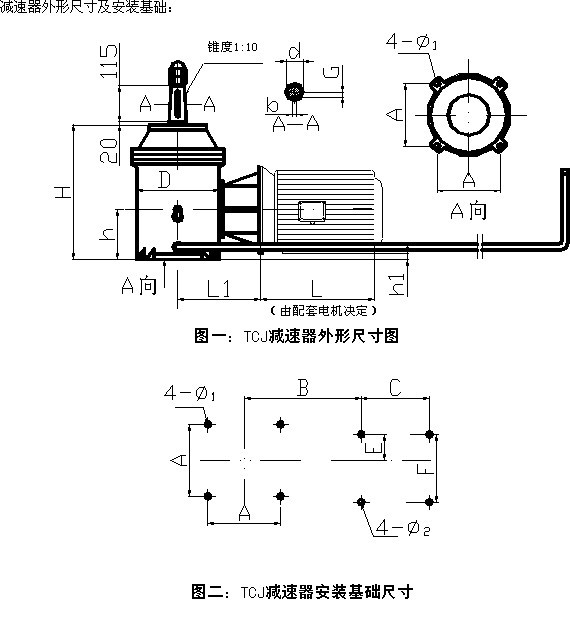

三、减速机外型尺寸及安装图

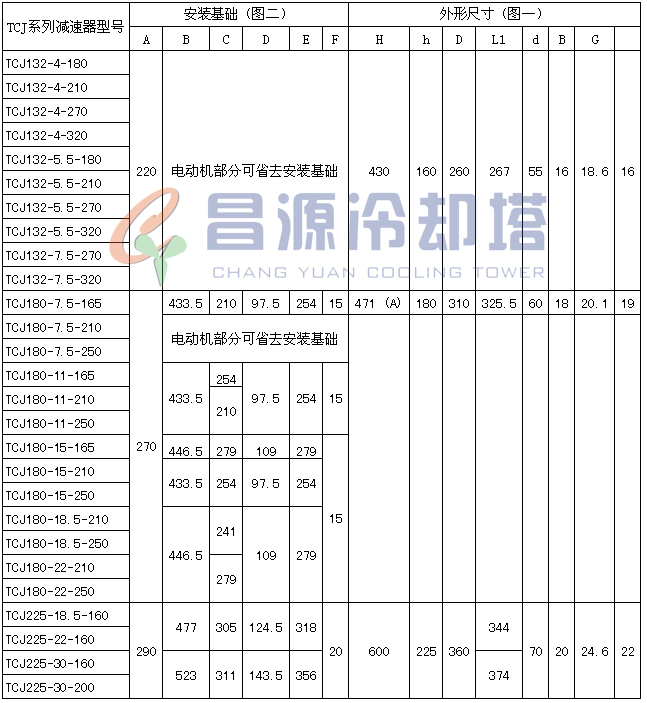

表一:TCJ型倒装式超低噪声减速器安装及外形尺寸

表二:TCJ减速器规格型号及配套参考

四、产品应用

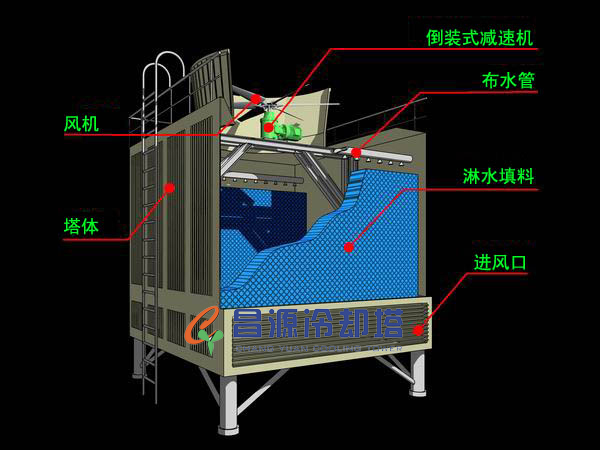

倒装式冷却塔减速机使用现场
